Arbeitsbeiwagen Werkstattwagen

• Werkstattwagen

• Typ: u 1.31
• Betriebsnummer: 88
• ca. 1926 in w 1.23 umgebaut Nr. 904
• Stückzahl: 1
• Hersteller Fahrgestell: Schuckert ex Z -.31
• Baujahr des Fahrgestells: 1895/1896
• Umbau: 1921/1922

1921 begann die Städtische Straßenbahn auf einem alten, beim Umbau der Schuckert-Triebwagen Z -.31 auf Union-Fahrgestelle als Z -.22 frei gewordenen Untergestell FG 31, einen Umformerwagen für die Stromzufuhr der Elektroschweißgeräte zu bauen. Dieses Fahrzeug wurde als Werkstattwagen u 1.31 Nr. 88 bezeichnet. Die bei Schattenhofer genannte Bezeichnung u 1.23 ist ein Fehler, der offenbar dem weiteren Umbau in den Werkstattwagen w 1.23 geschuldet war.

Der Strom für den Schweißumformer im Werkstattwagen Nr. 88 wurde durch den auf dem Dach montierten Stangenstromabnehmer zugeführt. Die Aufnahme muss bereits unmittelbar nach der Fertigstellung des Umbaus 1921 im Betriebshof in der Schäftlarnstraße entstanden sein, weil im Hintergrund der Z 1.22 Triebwagen Nr. 357 sichtbar ist, der bereits 1921 in einen Beiwagen z 1.22 ebenfalls mit der Nr. 357 umgebaut wurde. Auf diesem Bild besitzt der 357 aber noch sein Stangerl und ist damit eindeutig noch Triebwagen. Der Umformerwagen 88 muss aber noch nicht völlig befriedigt haben, denn er wurde bereits nach wenigen Jahren nochmals grundlegend in den w 1.23 Nr. 904 umgebaut.

Der Schweißumformer besteht aus einem Elektromotor, bei Trambahnen mit Gleichstrom aus der Oberleitung mit hoher Spannung (damals 600 V) aber relativ niedriger Stromstärke betrieben, der einen regelbaren Gleichstromgenerator antreibt, der zum Lichtbogenschweißen Gleichstrom niedriger Spannung aber sehr hoher Stromstärke erzeugt. Interessant an der Abbildung ist auch das Gestänge mit 4 Magnetplatten zur Rückleitung des Umformerstroms in die Schienen an der linken Plattform. Auch besitzt der Wagen bereits die Halterungen für die Sichtschutzvorhänge an der linken Plattform, die bei der Typenskizze des Nachfolgers w 1.23 besser erkennbar sind.

• Werkstattwagen

• Typ: w 1.23
• Betriebsnummer: 88 / 904
• Stückzahl: 1
• Hersteller Fahrgestell: Brill 21 E UF 23
• Baujahr des Fahrgestells: 1905
• Umbau: ca. 1926 aus u 1.31

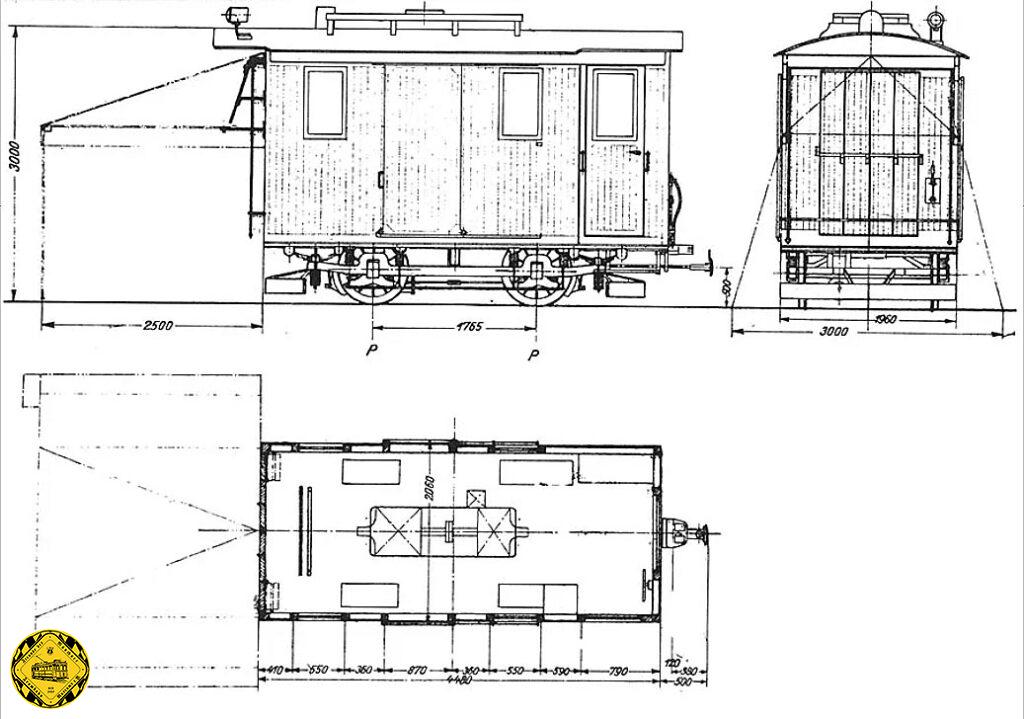

Etwa 1926 wurde der Umformerwagen u 1.31 Nr. 88 wieder grundlegend umgebaut. Diesmal erhielt er wirklich das UF 23 Fahrgestell eines ausgemusterten z 1.23 bzw. z 2.23 Beiwagens (vermutlich des Beiwagens Nr. 365). Der Aufbau des u 1.31 wurde weitgehend übernommen, jedoch wurde jetzt die vordere Plattform auch verschlossen. Die zusammenklappbare Stangenkonstruktion für die Sichtschutzvorhänge zur Abschirmung des Schweißplatzes am linken Ende blieb erhalten, die Plattform auf dieser Seite wurde allerdings entfernt und das Dach deutlich gekürzt. Die grellen Lichtblitze des elektrischen Lichtbogenschweißens können die Augen sehr stark schädigen, weshalb die Schweißer mit entsprechenden Schweißermasken geschützt wurden. Passanten in der Nähe von solchen Scheißarbeiten mussten jedoch auch vor den Lichtblitzen geschützt werden, was durch spezielle lichtundurchlässige Sichtschutzvorhänge gewährleistet wurde. In der Draufsicht erkennt man sehr gut den Gleichstrommotor gekoppelt mit dem Gleichstromgenerator zur Erzeugung der Lichtbogenschweißstroms in der Kastenmitte.

Da jedoch die kleinen mobilen Schweißumformer mit den straßenfahrbaren Elektroschweißwagen immer leistungsfähiger wurden und zudem kein Gleis beim Einsatz blockierten (siehe hierzu Gleisbaumaschinen), wurde der Umformerwagen spätesten 1940 überflüssig und in einen Niederbordwagen w 2.23 mit Nr. 902 umgebaut. Dieser wurde 1943 bei einem Luftangriff zerstört.

• Werkstattwagen

• Typ: u 1.45
• Betriebsnummer: 920-921 und 923-925
• Letzte Betriebsnummer: 2920-2921
• und 2923-2925
• Stückzahl: 5
• Hersteller: Städtische Strassenbahn Betrieb
• Baujahr: 1913
• Umbau: 1929/1930

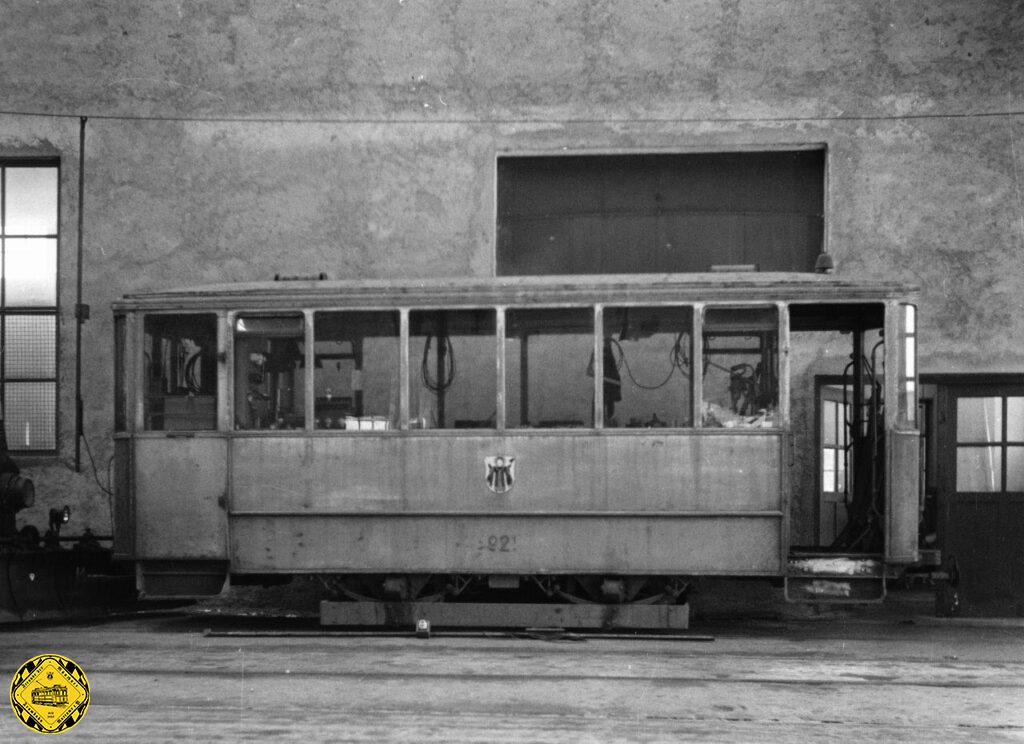

1929 / 1930 zeichneten die Städtischen Straßenbahnen aus den ehemaligen Beiwagen d 1.45 mit den Nr. 920, 921, 923 – 925 die Werkstattwagen u 1.45 mit den gleichen Nummern um. Die Wagen 2920, 2921 und 2925 wurden 1957 und die Wagen 2923 und 2924 1958 ausgemustert.

• Werkstattwagen Prüffeldwagen

• Typ: u 2.27
• Betriebsnummer: 2926
• Stückzahl: 1
• Hersteller: Rathgeber
• Baujahr: 1912/1913
• Umbau: 1954
• Besonderheit: mit Stangerl
